TUOTEKUVAUS

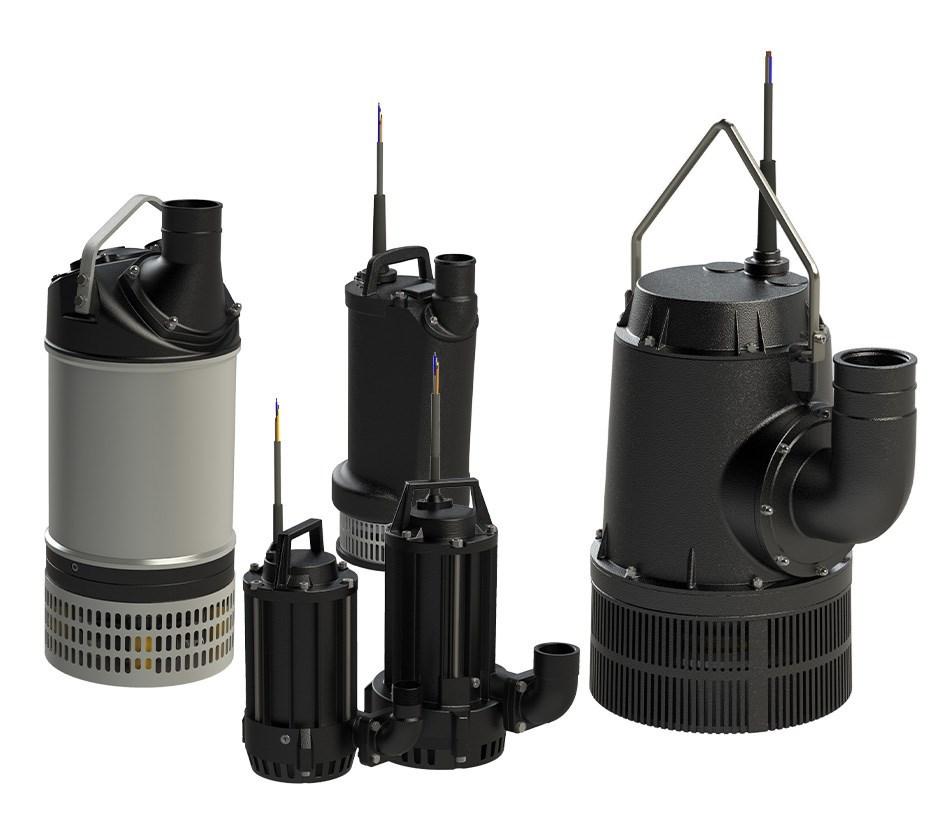

Suuret työmaapumput vaativaan vedenpoistoon

Franklin Electric FDP -työmaapumput on kehitetty jatkuvaan ja raskaaseen ammattikäyttöön. Ne soveltuvat tehokkaaseen vedenpoistoon rakennustyömailta, kaivannoista, tunneleista, louhoksista, kaivoksista ja teollisuuden kohteista, joissa pumpulta vaaditaan suurta kapasiteettia, toimintavarmuutta ja kulutuskestävyyttä.

Suuremmat Franklin Electric 100FDP- ja 150FDP-pumput on tarkoitettu kohteisiin, joissa pienempien työmaapumppujen virtaama tai nostokorkeus ei enää riitä. Sarjasta voidaan valita suuren virtaaman LH-malli tai korkean nostokorkeuden HH-malli käyttökohteen vaatimusten mukaan.

FDP-pumppujen rakenteessa on kiinnitetty huomiota kulutuskestävyyteen, huollettavuuteen ja pitkään käyttöikään. Näin pumput tarjoavat hyvän hinta–laatusuhteen myös kohteissa, joissa käyttötunteja kertyy paljon ja pumpattava vesi sisältää hiekkaa tai muita kuluttavia partikkeleita.

Franklin Electric 100FDP työmaapumput

Franklin Electric 100FDP on DN100-paineyhteellä varustettu uppopumppu suurten vesimäärien poistamiseen. Pumput soveltuvat esimerkiksi rakennuskaivantoihin, louhoksiin, kaivoksiin, tunneleihin sekä teollisuuden vedenpoistoon.

100FDP-mallistoon kuuluvat 5,5, 6,5 ja 8,1 kW 400 V pumput. Mallit ovat saatavana kahdella erilaisella hydrauliikalla:

• LH eli Low Head suurille virtaamille ja matalille tai keskisuurille nostokorkeuksille
• HH eli High Head korkeisiin nostoihin ja pitkiin poistoputkistoihin

100FDP LH -pumppu on oikea vaihtoehto, kun vettä pitää siirtää mahdollisimman paljon suhteellisen pienellä nostokorkeudella. Sitä voidaan käyttää esimerkiksi suurten kaivantojen tyhjentämiseen, hulevesien pumppaukseen ja työmaan sisäiseen vedensiirtoon.

100FDP HH -pumppu soveltuu syviin kaivantoihin, louhoksiin, kaivoksiin ja muihin kohteisiin, joissa veden korkeusero tai pitkä poistoputkisto vaatii pumpulta tavallista suurempaa paineentuottoa.

Mallista ja toimintapisteestä riippuen 100FDP-pumpun virtaama voi olla noin 180 m³/h ja suurin nostokorkeus noin 45 metriä.

100FDP-pumpuissa on avoin, runsaasti kromia sisältävästä kulutusta kestävästä valuraudasta valmistettu juoksupyörä. Pumpun pesä ja kulutuslevy on suojattu kumipinnoitteella. Ulkovaippa ja imusihti ovat AISI 304 -ruostumatonta terästä, ja pumpun puoleisessa mekaanisessa akselitiivisteessä käytetään kulutusta kestävää SiC/SiC-materiaalia.

Pumppujen vapaa läpäisy on 10 mm, kaapelin pituus 20 metriä ja enimmäisupotussyvyys 15 metriä. Moottorin suojausluokka on IP68.

Franklin Electric 100FDP HH ja 150FDP LH  11 ja 15 kW

Franklin Electric 100/150FDP-mallistoon kuuluvat myös 11 ja 15 kW uppopumput erityisen vaativiin vedenpoistokohteisiin. Pumput toimivat 400 V kolmivaihevirralla ja soveltuvat jatkuvaan ammattikäyttöön.

Franklin Electric 150FDP LH suurille virtaamille

150FDP-LH-mallit on suunniteltu erittäin suurten vesimäärien siirtämiseen. Niissä on DN150-paineyhde, joka mahdollistaa suuren virtaaman ilman tarpeettoman korkeita virtausnopeuksia poistolinjassa.

150FDP-LH soveltuu esimerkiksi suurten kaivantojen, louhosten, hulevesialtaiden ja tulva-alueiden tyhjentämiseen. Mallista ja nostokorkeudesta riippuen virtaama voi olla noin 252 m³/h.

Franklin Electric 100FDP HH korkeisiin nostoihin

100FDP-HH-mallit on tarkoitettu kohteisiin, joissa vettä pitää nostaa korkealle tai siirtää pitkää poistoputkistoa pitkin. Tyypillisiä käyttökohteita ovat syvät rakennuskaivannot, kaivokset, tunnelit ja louhokset.

11 ja 15 kW 100FDP-HH-pumppujen suurin nostokorkeus on mallista riippuen noin 62 metriä. Todellinen virtaama määräytyy kokonaisnostokorkeuden ja poistoputkiston painehäviöiden perusteella.

Näissä 100FDP- ja 150FDP-malleissa käytetään runsaasti kromia sisältävää valurautajuoksupyörää, kumipinnoitettuja kulutusosia sekä AISI 304 -ruostumattomasta teräksestä valmistettua ulkovaippaa ja imusihtiä. Pumppujen vapaa läpäisy on 6 mm, kaapelin pituus 20 metriä ja enimmäisupotussyvyys 15 metriä.

Franklin Electric 150FDP 52 22 erittäin suurille vesimäärille

Franklin Electric 150FDP-52-22 on malliston 22 kW työmaapumppu kohteisiin, joissa tarvitaan erittäin suurta pumppauskapasiteettia. Se soveltuu esimerkiksi laajojen kaivantojen, louhosten, tulva-alueiden ja teollisuusalueiden vedenpoistoon.

Pumpun virtaama voi olla valmistajan suoritusarvojen mukaan noin 324 m³/h. Suurin nostokorkeus on noin 35 metriä. Suuren virtaaman hyödyntäminen edellyttää oikein mitoitettua DN150-poistoletkua tai -putkistoa.

150FDP 52 22 pumpussa on avoin AISI 304 ruostumattomasta teräksestä valmistettu juoksupyörä, kumipinnoitettu alumiinirunko ja kulutuslevy sekä kaksinkertainen mekaaninen akselitiivistys.

Pumpun vapaa läpäisy on 7 mm, kaapelin pituus 20 metriä ja enimmäisupotussyvyys 15 metriä. Moottorin suojausluokka on IP68.

FDP-työmaapumppujen tärkeimmät edut

• Suunniteltu jatkuvaan ja raskaaseen työmaakäyttöön
• Suuret virtaamat ja korkeat nostokorkeudet
• Saatavana DN100- ja DN150-paineyhteillä
• LH-mallit suurten vesimäärien pumppaukseen
• HH-mallit korkeisiin nostoihin ja pitkiin poistolinjoihin
• Kulutusta kestävät avoimet juoksupyörät
• Kumipinnoitetut hydrauliset kulutusosat
• Soveltuvat samealle ja hiekkaa sisältävälle vedelle
• Kaksinkertainen mekaaninen akselitiivistys
• IP68-suojatut uppopumppumoottorit
• 20 metrin sähkökaapeli
• Hyvä huollettavuus ja pitkä käyttöikä
• Varaosat, huollot ja tekninen tuki Suptekilta

Tyypillisiä käyttökohteita

Franklin Electric 100FDP  ja 150FDP pumput soveltuvat muun muassa seuraaviin kohteisiin:

• rakennustyömaiden vedenpoisto
• syvät kaivannot ja perustustyöt
• tunnelityömaat
• tie-, rata- ja siltatyömaat
• louhokset ja kaivokset
• teollisuuden vedenpoisto
• hule- ja sadevesien pumppaus
• tulva- ja vuotovesien poistaminen
• pitkät veden siirtomatkat
• suuret väliaikaiset ohituspumppaukset
• altaiden ja säiliöiden tyhjennys
• tilapäiset ja kiinteät pumppausjärjestelmät

LH vai HH työmaapumppu?

LH eli Low Head pumppu valitaan, kun tärkeintä on mahdollisimman suuri virtaama matalalla tai keskisuurella nostokorkeudella. LH-mallit soveltuvat hyvin suurten kaivantojen, altaiden ja tulvavesien tyhjentämiseen.

HH eli High Head pumppu valitaan, kun vettä pitää nostaa korkealle tai siirtää pitkää poistoputkistoa pitkin. Pitkän putkiston aiheuttama painehäviö voi olla huomattava, vaikka varsinainen pystysuuntainen korkeusero olisi melko pieni.

Pumpun valinta tehdään aina tarvittavan virtaaman ja kokonaisnostokorkeuden perusteella. Kokonaisnostokorkeuteen lasketaan pystysuoran korkeuseron lisäksi poistoputken tai -letkun sekä mutkien, venttiilien ja liittimien aiheuttamat painehäviöt.

Ohjaus, moottorisuojaus ja kuivakäyntisuojaus

Franklin Electric 100FDP ja 150FDP pumput toimivat 400 V kolmivaihevirralla. Pumppu tarvitsee oikein mitoitetun käynnistys- ja suojausratkaisun.

Ohjauskeskukseen voidaan sisällyttää:

• ylivirta- ja oikosulkusuojaus
• vaihevahti ja vaihejärjestyksen valvonta
• moottorin lämpösuojauksen valvonta
• pinnankorkeuteen perustuva automaattinen ohjaus
• kuivakäyntisuojaus
• hälytykset ja etävalvonta
• pehmokäynnistin tai taajuusmuuttaja

Pumppuja ei ole tarkoitettu jatkuvaan kuivakäyntiin. Automaattisessa käytössä pysäytysraja on asetettava niin, että pumpun jäähdytyksen vaatima vähimmäisupotus säilyy.

Letkut, liittimet ja täydelliset pumppauskokonaisuudet

Suptek voi toimittaa FDP pumpun lisäksi käyttökohteeseen mitoitetun kokonaisuuden, johon voivat kuulua:

• DN100  tai DN150 poistoletkut
• pikaliittimet
• letkukarat ja supistukset
• kierre- ja laippayhteet
• takaisku- ja sulkuventtiilit
• sähkö- ja jatkokaapelit
• käynnistys- ja ohjauskeskukset
• pintakytkimet ja pinnankorkeusanturit
• nostoketjut ja muut asennustarvikkeet

Poistolinjan halkaisijalla ja pituudella on suuri vaikutus pumpun todelliseen kapasiteettiin. Liian pieni letku lisää painehäviötä, pienentää virtaamaa ja voi siirtää pumpun epäedulliseen toimintapisteeseen.

Franklin Electric FDP  pumput Suptekilta

Suptek on Franklin Electric FDP -työmaapumppujen maahantuoja Suomessa. Autamme uuden pumpun valinnassa, vanhan työmaapumpun korvaamisessa sekä koko pumppausjärjestelmän mitoittamisessa.

Suptek pitää suosituimpia Franklin Electric FDP työmaapumppuja varastossa Kouvolassa, joten niitä voidaan toimittaa nopeasti kaikkialle Suomeen. Suuremmat ja käyttökohteen mukaan varustellut FDP mallit toimitamme tilauksesta.

Saat meiltä myös Franklin Electric FDP pumppujen alkuperäiset varaosat, huollot ja teknisen tuen. Lähetä tarjouspyyntöön seuraavat tiedot:

• tarvittava virtaama
• pystysuuntainen nostokorkeus
• pumppausmatka
• poistoputken tai -letkun koko
• pumpattavan veden laatu
• kiintoaineiden arvioitu koko ja määrä
• käytettävissä oleva sähköliitäntä

Valitsemme tietojen perusteella kohteeseen sopivan ja kustannustehokkaan Franklin Electric 100FDP tai 150FDP työmaapumpun.
