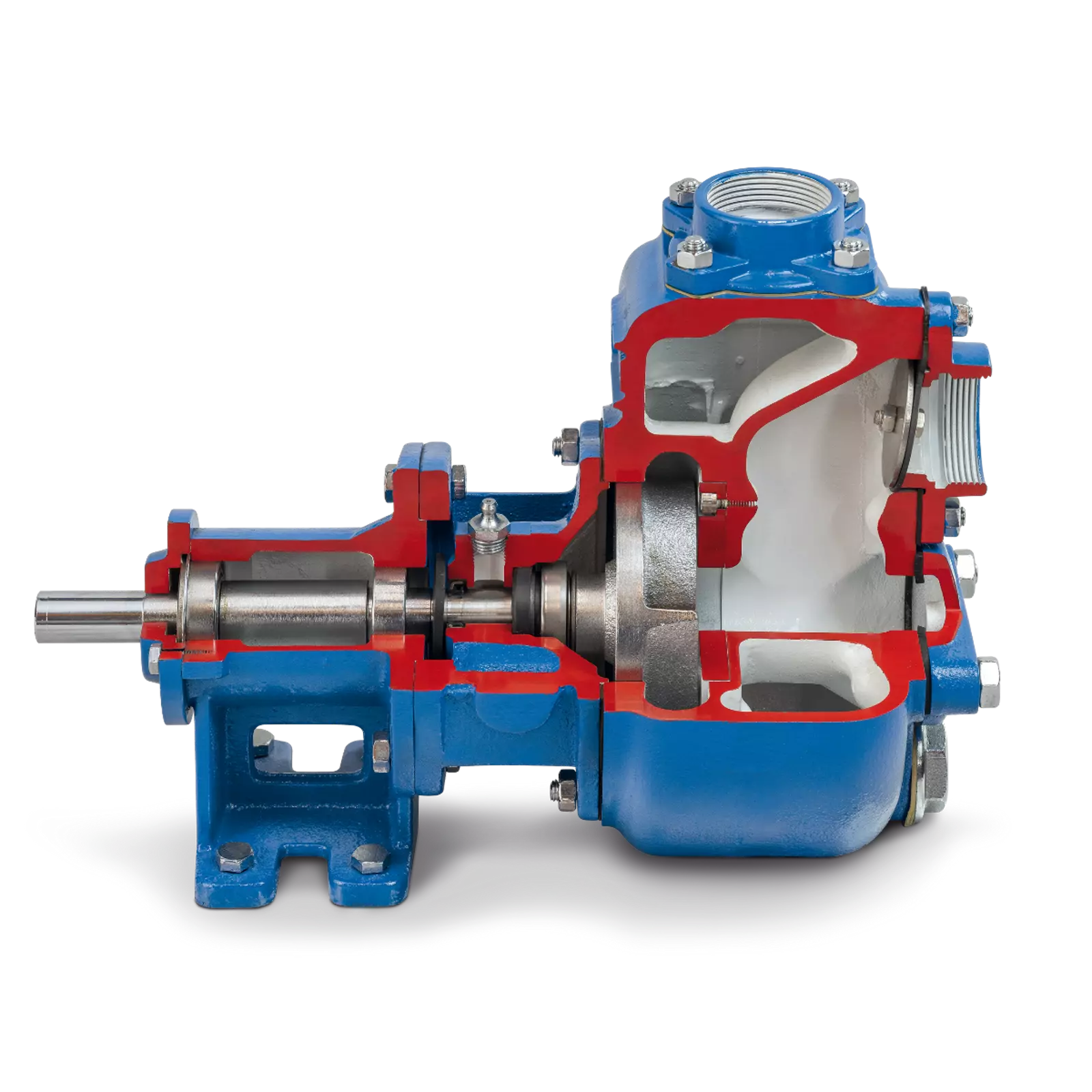

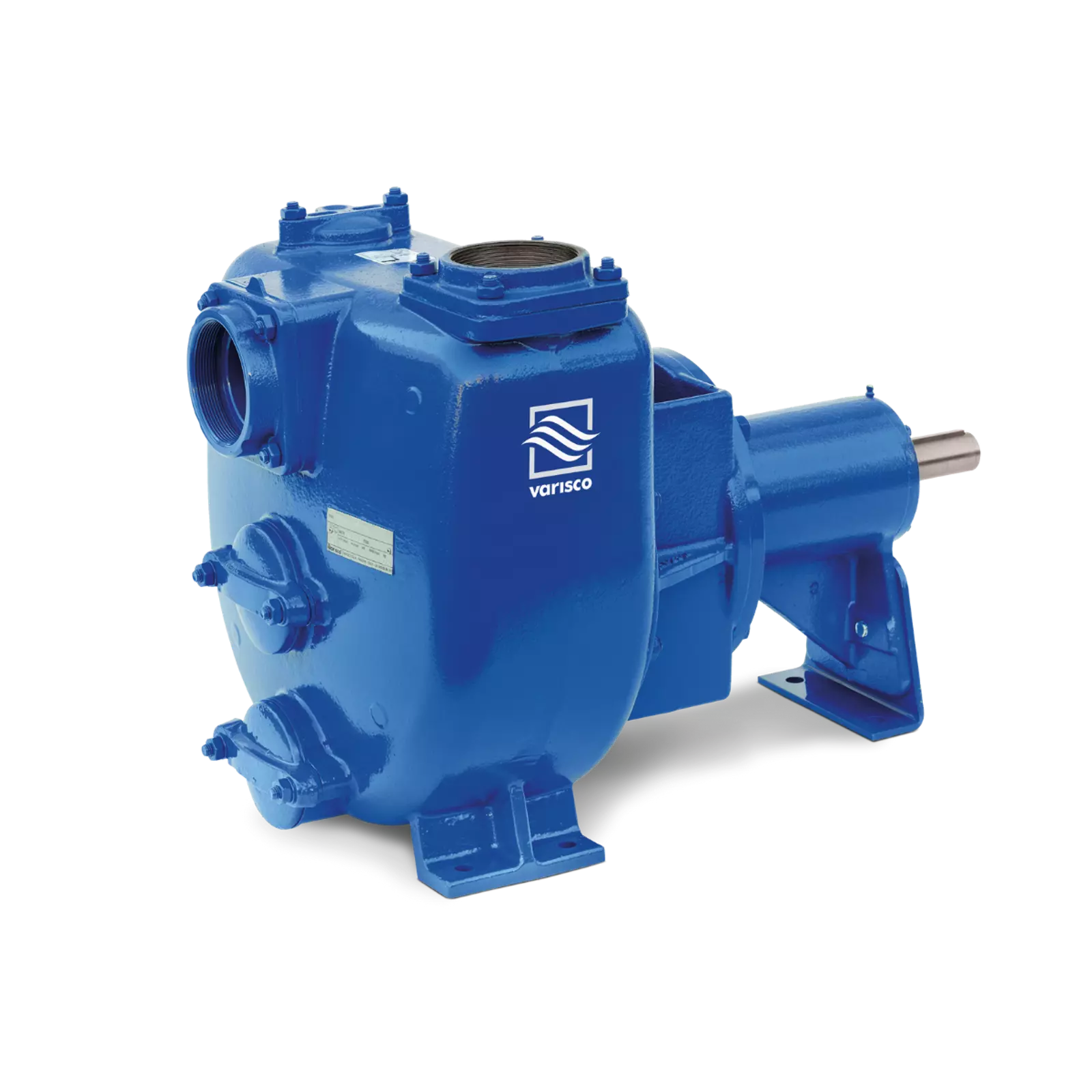

Varisco JE ja J sarjan itseimevät keskipakopumput

Varisco JE sarjan itseimevät keskipakopumput soveltuvat jäteveden, lietteen, likaveden, kuluttavien nesteiden sekä kiintoaineita sisältävien prosessivesien pumppaamiseen. Avara puoliksi avoin juoksupyörä mahdollistaa suurten kiintoaineiden kulkemisen pumpun läpi.

Pumppu asennetaan kuivaan tilaan pumpattavan nesteen yläpuolelle. Näin pumpun, sähkömoottorin ja voimansiirron tarkastaminen ja huoltaminen voidaan tehdä menemättä pumppukaivoon tai kosketuksiin pumpattavan nesteen kanssa.

Tehokas itseimu ilman erillistä pohjaventtiiliä

Ennen ensimmäistä käynnistystä pumpun pesä täytetään nesteellä. Käynnistyksen jälkeen pumppu poistaa ilman imulinjasta ja nostaa pumpattavan nesteen pumppupesään.

Varisco J -sarjan pumppu pystyy mallista ja asennusolosuhteista riippuen imemään jopa noin 7,5 metrin korkeudelta ilman erillistä ulkoista ilmausjärjestelmää. Pumppuun integroitu takaiskuventtiili pitää pumpun pesässä riittävästi nestettä seuraavaa käynnistystä varten, joten imulinjaan ei normaalisti tarvita erillistä pohjaventtiiliä.

Imukorkeuteen vaikuttavat nesteen lämpötila, ilmanpaine, tiheys, viskositeetti sekä imulinjan halkaisija, pituus ja painehäviö.

Varisco J sarjan suoritusalue

JE sarjan laajasta mallistosta voidaan valita pumppu pieniin siirtokohteisiin tai suuriin teollisuuden pumppausjärjestelmiin.

• Tuotto jopa noin 1 200 m³/h
• Nostokorkeus jopa noin 110 m
• Kiintoaineiden läpäisy jopa noin 76 mm
• Liitäntäkoot noin DN25–DN300 eli 1–12 tuumaa
• Itseimukorkeus jopa noin 7,5 m
• Nesteen viskositeetti vakiomitoituksella noin 50 cSt asti
• Erikoismitoituksia tiheämmille seoksille ja lietteille

Tarkka suorituskyky, kiintoaineen läpäisy ja imukorkeus määräytyvät valitun pumppumallin ja käyttöolosuhteiden perusteella.

Varisco JE  sähkömoottorilla varustettu pumppuyksikkö

Varisco JE on J-sarjan sähkömoottorilla varustettu versio. Pumpun ja moottorin muodostama kompakti kokonaisuus helpottaa pumpun asentamista kiinteisiin teollisuus-, jätevesi- ja prosessijärjestelmiin.

JE-pumppuja on saatavana useilla kokoonpanoilla:

• JE…NT – kompakti monoblock-pumppu standardoidulla IEC-sähkömoottorilla
• JE…FT – monoblock-pumppu erillisellä vahvistetulla tukirakenteella ja IEC-moottorilla
• JE…BASE – pohjarungolle asennettu pumppu ja sähkömoottori joustavalla kytkimellä
• JE…NM – yksivaihemoottorilla varustettu malliversio
• JE…NT – kolmivaihemoottorilla varustettu malliversio
• JE PSDrive – taajuusmuuttajalla ohjattava pumppuyksikkö

Monoblock rakenne säästää asennustilaa ja vähentää erillisten kytkinosien tarvetta. Pohjarungolle asennettu JE BASE soveltuu kohteisiin, joissa halutaan standardimoottori ja erillinen joustava akselikytkin.

Yleisiä Varisco JE pumppumalleja

Varisco JE -sarjan yleisiä ja tunnettuja mallimerkintöjä ovat esimerkiksi:

• Varisco JE 1-110
• Varisco JE 1-160
• Varisco JE 1-180
• Varisco JE 2-120
• Varisco JE 2-170
• Varisco JE 2-180
• Varisco JE 2-215
• Varisco JE 3-100
• Varisco JE 3-140
• Varisco JE 3-180
• Varisco JE 3-210
• Varisco JE 3-240
• Varisco JE 4-250

Mallimerkinnän ensimmäinen luku viittaa pumpun imu- ja paineyhteen tuumakokoon. Jälkimmäinen luku ilmaisee juoksupyörän nimelliskoon millimetreinä. Lopullinen tyyppimerkintä kertoo myös materiaaliversion, tiivisteen, moottorin ja pumpun kokoonpanon.

Muut Varisco J sarjan versiot

Varisco J sarjasta on saatavana erilaisia käyttö- ja asennusvaihtoehtoja:

• JS  vapaalla akselilla toimitettava pumppu
• JE sähkömoottorilla varustettu pumppuyksikkö
• JX  ATEX-hyväksytty sähköpumppu räjähdysvaarallisiin tiloihin
• JO MOD  hydraulimoottorilla varustettu pumppu
• JP MOD  hydraulimoottorikäyttöön valmisteltu pumppu
• JE BASE  pohjarungolle asennettu pumppu, kytkin ja sähkömoottori

Vanhemmissa asennuksissa voi esiintyä myös esimerkiksi JT-, JB- ja JD-mallimerkintöjä. Näiden varaosien ja korvaavien pumppujen saatavuus tarkistetaan tyyppikilven perusteella.

J-sarjan tärkeimmät edut

• Nopea itseimu ilman erillistä ilmausjärjestelmää
• Itseimukorkeus jopa noin 7,5 m
• Ei normaalisti tarvitse erillistä pohjaventtiiliä
• Puoliksi avoin juoksupyörä kiintoaineita sisältäville nesteille
• Kiintoaineiden läpäisy jopa noin 76 mm
• Kestää likaisia ja kuluttavia nesteitä
• Voidaan asentaa kuivaan ja helposti huollettavaan tilaan
• Pumpun tarkastaminen onnistuu ilman pumppukaivoon menemistä
• Kulutusosat voidaan vaihtaa erikseen
• Vaihdettavat kulutuslevyt helpottavat suorituskyvyn palauttamista
• Laaja kokovalikoima DN25–DN300
• Saatavana sähkö- ja hydraulimoottorikäyttöön
• Saatavana ATEX-hyväksyttyjä JX-versioita
• Saatavana taajuusmuuttajaohjauksella

Materiaalivaihtoehdot

Varisco J- ja JE-pumppujen materiaalit valitaan pumpattavan nesteen kuluttavuuden, kemiallisen koostumuksen ja lämpötilan perusteella.

Saatavana on mallista riippuen:

• Valurautainen pumppupesä ja juoksupyörä
• Karkaistusta valuraudasta valmistetut kulutusosat
• Ruostumattomasta teräksestä valmistetut sisäosat
• AISI 316L -ruostumattomasta teräksestä valmistetut nesteeseen koskesttavat osat
• Suolaiselle ja murtovedelle tarkoitetut sinkkianodeilla varustetut vaihtoehdot
• NBR-, FKM- ja PTFE-elastomeerit
• Piikarbidi–piikarbidi-akselitiivisteet vaativiin nesteisiin

Täysin ruostumattomat AISI 316L -versiot ovat saatavana valittuihin J- ja JE-malleihin. Materiaalien kemiallinen kestävyys on tarkistettava aina ennen pumpun valintaa.

Tyypillisiä käyttökohteita

• Jätevedenpuhdistamot
• Teollisuuden prosessivedet
• Lietteen ja kiintoainepitoisten nesteiden siirto
• Tulva- ja hätävesipumppaus
• Rakennustyömaiden kuivatus
• Siirrettävät pumput ja pumppuasemat
• Maatalous ja lantapitoiset vedet
• Paperi- ja selluteollisuus
• Muovien pesu- ja kierrätysjärjestelmät
• Elintarvike- ja juomateollisuuden pesuvedet
• Laivat, telakat ja satamat
• Säiliöiden tyhjennys
• OEM-laitevalmistajien pumppuyksiköt

Korvaava pumppu vanhan Varisco-pumpun tilalle

Autamme korvaamaan vanhat Varisco JS-, JP-, JE-, JO-, JT-, JX-, JB- ja JD-pumput uusilla, käyttökohteeseen sopivilla malleilla.

Korvaavaa pumppua valittaessa tarkistamme:

• Tarvittavan virtaaman ja nostokorkeuden
• Todellisen imukorkeuden
• Nesteen koostumuksen ja lämpötilan
• Kiintoaineiden koon ja määrän
• Nesteen viskositeetin
• Pumpun materiaalit ja akselitiivisteen
• Putkiliitäntöjen koon
• Moottoritehon, jännitteen ja pyörimisnopeuden
• Asennusmitat ja käyttötavan
• Mahdollisen ATEX-vaatimuksen

Toimitukset, huollot ja varaosat Suptekilta

Suptek toimittaa Varisco J- ja JE-pumput sekä alkuperäiset varaosat suoraan tehtaalta. Palveluumme kuuluvat myös pumppujen mitoitus, huolto, korjaus ja asennus.

Lähetä meille vanhan pumpun tyyppikilven kuva tai ilmoita tarvittava virtaama, nostokorkeus, imukorkeus ja pumpattava neste. Selvitämme kohteeseen sopivan Varisco J- tai JE-pumpun ja toimitamme tarjouksen.
